Toleranzen entscheiden über Erfolg oder Ausfall. Besonders bei Präzisionsteilen wie Dichtungen und O Ringen macht bereits ein Zehntelmillimeter den Unterschied, zwischen dauerhaft dichter Verbindung und schleichendem Leck, zwischen funktionierender Baugruppe und teurem Ausfall.
Was oft als einfache Normkomponente abgetan wird, ist in Wahrheit ein Hochleistungselement, das unter extremen Bedingungen zuverlässig arbeiten muss. Dabei geht es nicht nur um die richtige Größe, sondern um ein Zusammenspiel aus Werkstoff, Geometrie, Umgebungseinflüssen und Erfahrung.
Die Schwachstelle sitzt oft im Detail
In vielen Branchen ist der Anspruch an Dichtheit hoch und gleichzeitig der Bauraum begrenzt. Ob Pneumatikzylinder, Wasseranschluss, Hydrauliksystem oder Dosieranlage: Der Einbau von Dichtungen O Ringe ist meist unsichtbar, ihre Wirkung aber entscheidend.
Und genau das macht sie so sensibel. Bereits minimale Abweichungen in:
- Rillendurchmesser
- Schnurstärke
- Werkstoffausdehnung
führen dazu, dass der Dichteffekt ausbleibt oder sogar Bauteile beschädigt werden. Die Produktqualität hängt also nicht nur vom Design, sondern auch von Maßhaltigkeit und Auswahl der Dichtung ab.
Gerade bei Serienfertigungen mit hoher Stückzahl oder automatisierter Montage zeigen sich die Folgen oft erst im Feld: Kleinste Maßdifferenzen, kombiniert mit thermischen oder chemischen Belastungen, führen zu Rückläufern, Reklamationen oder teurem Nacharbeiten.
Warum Normmaße nicht immer reichen
Zwar existieren internationale Normen für O-Ringe (z. B. DIN 3771, ISO 3601), doch sie bilden nur den Rahmen. In der Praxis entstehen Abweichungen:
- durch Toleranzen beim Gegenstück (z. B. Nut, Welle, Bohrung)
- durch Materialverhalten (z. B. thermische Ausdehnung, Quellung)
- durch Fertigungsbedingungen (z. B. Angussstellen, Gratbildung)
In kritischen Anwendungen wie etwa in der Medizintechnik oder Luftfahrt, sind Normteile oft die Basis, aber keine Garantie für Sicherheit. Konstrukteure müssen deshalb den gesamten Einbauraum präzise betrachten, um eine wirklich funktionierende Dichtungslösung zu schaffen.
Zwischen Theorie und Praxis: Worauf es bei O-Ringen ankommt
Um die Dichtfunktion dauerhaft sicherzustellen, müssen mehrere Faktoren gleichzeitig passen:
| Faktor | Bedeutung |
|---|---|
| Schnurstärke (CS) | Bestimmt den Querschnitt und damit die Vorspannung in der Nut |
| Innendurchmesser (ID) | Muss auf das Gegenstück abgestimmt sein, inkl. Dehnung oder Stauchung |
| Werkstoff | Muss medien-, temperatur- und druckbeständig sein |
| Einbauraum | Nutgeometrie (Breite, Tiefe) und Oberflächenbeschaffenheit beeinflussen Sitz |
| Bewegungsart | Statische vs. dynamische Dichtung – unterschiedliche Anforderungen |
In vielen Fällen ist zusätzlich ein Blick auf die Kompatibilität mit Schmierstoffen, Reinigungsmitteln oder anderen Medien notwendig, vor allem dann, wenn ein O-Ring über Jahre hinweg zuverlässig arbeiten soll, ohne auszuhärten, zu quellen oder zu schrumpfen.

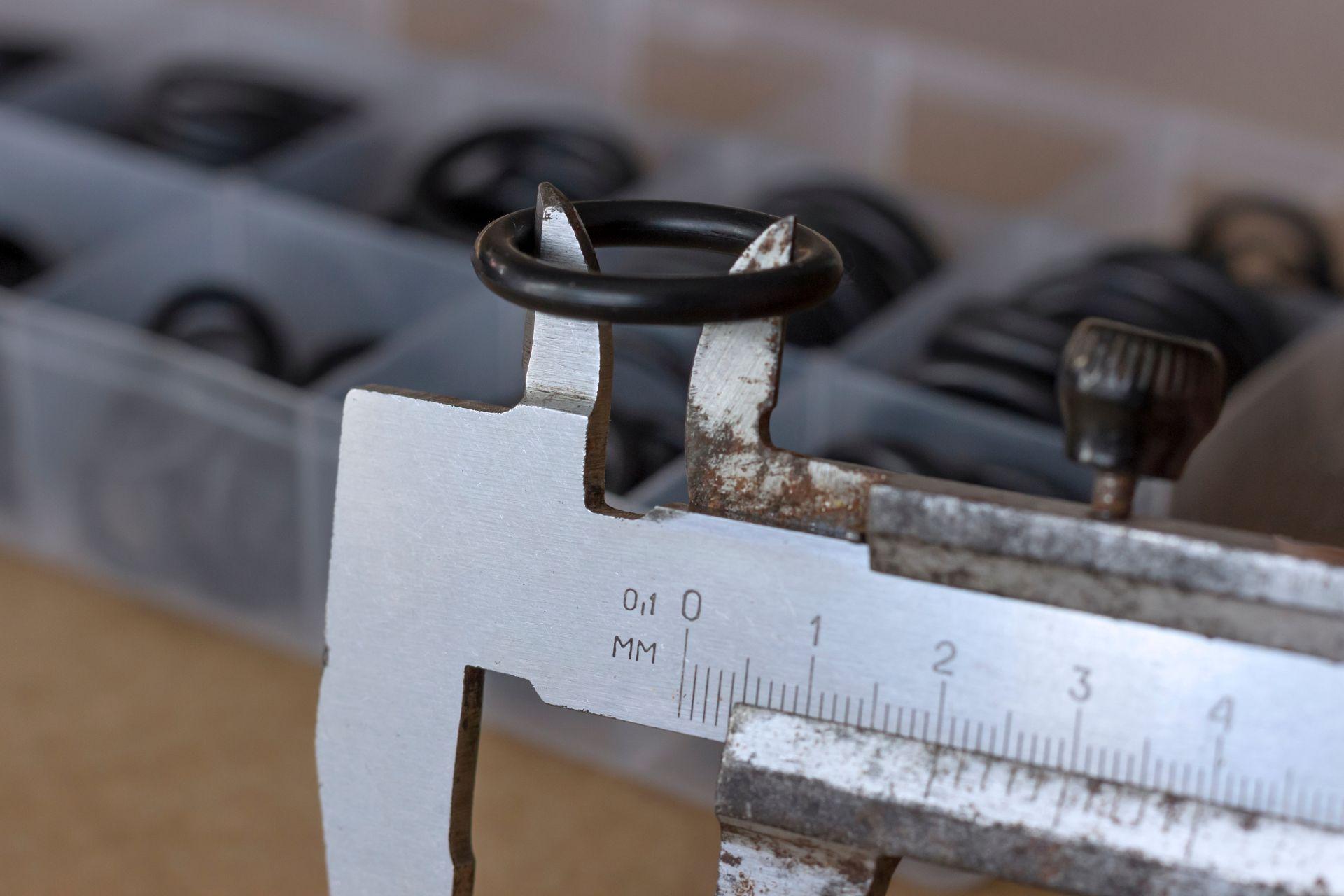

Der häufigste Fehler: falsche Toleranzannahmen
Viele Konstrukteure gehen davon aus, dass „passend nach Norm“ gleichbedeutend mit „funktioniert zuverlässig“ ist. Doch in der Realität hängt die Passung von mehreren Elementen ab:
- Ist der Gegenkörper zu rau? Kann der O-Ring beschädigt werden.
- Ist die Nut zu tief? Verliert der Ring die Vorspannung.
- Ist die Temperatur zu hoch? Verändert sich die Schnurstärke.
Ein konkretes Beispiel aus der Praxis:
Ein Hersteller von Kaffeemaschinen hatte wiederholt Probleme mit Tropfenbildung an der Heißwasserleitung. Ursache war kein defektes Ventil, sondern ein leicht untermaßiger O-Ring, der bei Erwärmung seine Vorspannung verlor. Die Umstellung auf ein leicht größeres Maß (mit anderem Werkstoff) senkte die Rücklaufquote um 82 %.
Gerade bei hohen Stückzahlen und sensiblen Anwendungen zeigt sich: Wer nur nach Norm auswählt, riskiert Funktionalität.
Um die Auswahl zu erleichtern, in folgender Übersicht drei typische O-Ring-Typen im direkten Vergleich. Hier geht es nicht nur um Maße, sondern auch um Anwendungsfelder, Vorteile und Grenzen.
📊 Vergleich: Drei O-Ring-Typen im technischen Vergleich
| Typ | Material | Anwendung | Vorteile |
|---|---|---|---|
| Standard O-Ring | NBR (Acrylnitril-Butadien-Kautschuk) | Hydraulik, Pneumatik, allgemeiner Maschinenbau | ✔️ Kostengünstig ✔️ Gute Öl- und Kraftstoffbeständigkeit ✔️ Weit verbreitet |
| FKM-Ring (Viton®) | Fluorkautschuk | Chemieindustrie, Lebensmitteltechnik, Automotive | ✔️ Hohe Temperatur- und Chemikalienbeständigkeit ✔️ Langlebig bei aggressiven Medien |
| Silikon-O-Ring | Silikon | Medizintechnik, Elektronik, Trinkwassertechnik | ✔️ Sehr flexibel ✔️ Kälteelastisch ✔️ Physiologisch unbedenklich |
Hinweis: Die Auswahl hängt nicht nur vom Medium ab, sondern auch von mechanischen Anforderungen, Bewegung und Umgebungseinflüssen.
Einsatzbereiche und Anforderungen im Überblick
Die Produktqualität hängt auch davon ab, wie konsequent O-Ringe auf die jeweilige Anwendung abgestimmt sind. Einige Beispiele:
| Branche | Typische Anforderungen |
|---|---|
| Lebensmitteltechnik | FDA-Konformität, Geschmacksneutralität, Hygiene |
| Chemieindustrie | Beständigkeit gegen aggressive Medien, hohe Temp. |
| Maschinenbau | Dauerbelastung, Druckstabilität, geringe Reibung |
| Medizintechnik | Biokompatibilität, Reinraumtauglichkeit |
| Automotive | Temperaturwechsel, Öl-, Kraftstoff-, Additivkontakt |
Besonders in regulierten Branchen (z. B. Medizin, Luftfahrt, Trinkwassertechnik) gelten zusätzliche Anforderungen an Nachverfolgbarkeit, Materialzertifizierung und Lebensdauernachweis. Auch diese Kriterien sollten frühzeitig berücksichtigt werden und nicht erst beim Audit.
🧾 Checkliste: Auswahl und Prüfung von O-Ringen
Eine durchdachte Auswahl beginnt vor dem Einkauf. Die folgende Checkliste hilft, typische Fehler zu vermeiden. Sie eignet sich sowohl für Konstruktion als auch für den Einkauf.
| ✅ | Punkt |
|---|---|
| ☐ | Wurde der Einbauraum exakt vermessen? |
| ☐ | Ist die passende Schnurstärke gemäß Nutberechnung gewählt? |
| ☐ | Ist das Material für Medium & Temperaturbereich geeignet? |
| ☐ | Liegen Daten zur chemischen Beständigkeit des Werkstoffs vor? |
| ☐ | Ist die Reibung bei dynamischen Anwendungen berücksichtigt worden? |
| ☐ | Entspricht der O-Ring relevanten Normen (DIN/ISO, FDA, USP etc.)? |
| ☐ | Wurde die Oberflächenbeschaffenheit der Kontaktflächen geprüft? |
| ☐ | Ist die Lagerung der O-Ringe sachgemäß (kühl, trocken, lichtgeschützt)? |
Zusatz-Tipp: Achten Sie auf Rückstellverhalten und Alterungsbeständigkeit, besonders bei langen Lagerzeiten oder Produkten mit Garantieanforderung.
Präzision spart langfristig Kosten
Auch wenn O-Ringe auf den ersten Blick wie Massenware wirken: Ihre Wirkung ist entscheidend. Wer hier zu ungenau plant, kauft doppelt oder verliert im schlimmsten Fall ganze Chargen. Deshalb ist es wirtschaftlich sinnvoll, O-Ringe nicht als Zubehör, sondern als integralen Bestandteil der Produktqualität zu behandeln.
Richtig ausgewählt und verbaut, steigern sie nicht nur die Zuverlässigkeit, sondern reduzieren Wartungskosten, minimieren Reklamationen und sorgen für gleichbleibende Fertigungsqualität.
Gerade im Mittelstand kann dies ein entscheidender Wettbewerbsfaktor sein.
Millimeter mit Wirkung
Was auf dem CAD-Modell kaum auffällt, entscheidet in der Praxis über Funktion oder Fehlfunktion. Dichtungen und O Ringe sind stille Leistungsträger, die Millimeterarbeit leisten. Wer ihre Relevanz erkennt, investiert nicht nur in Dichtigkeit, sondern in Qualität, Sicherheit und Langlebigkeit.
